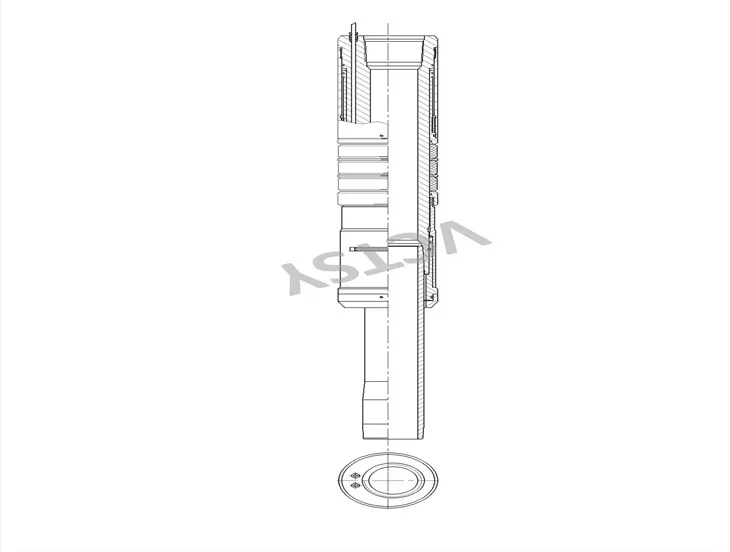

SGPT sorozatú intelligens befejező vonalkeresztező szigetelő csomagoló
● Márkanév: VCTSY
● Tanúsítvány: API 11D1
● Modellszám: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● Minimális rendelési mennyiség: 10 készlet
● Ár: RMB/USD
● Csomagolás részletei: rétegelt lemez tok
● Szállítási idő: Kérésre
● Fizetési feltételek: T/T
● Ellátási képesség: Igény szerint
Ez a csomagoló képes keresztezni a kábeleket. Amikor a tömörítőt továbbítják és belefutnak a csőbe, a cső nyomás alá helyezésével a tömörítő beáll, így tömítve a csövet és a burkolat gyűrűjét. A cső egyenes húzása a nyírási kioldó mechanizmust levágja a kioldáshoz.
technikai paraméterek
1.
|
Számú rajz. |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
Csatlakozó szál |
Felső |
2 7/8" Menettípus BOX |
3 1/2" Száltípus BOX |
2 7/8" Menettípus BOX |
3 1/2" Száltípus BOX |
|
Alsó |
2 7/8" Száltípus PIN-kód |
3 1/2" Száltípus PIN-kód |
2 7/8" Száltípus PIN-kód |
3 1/2" Száltípus PIN-kód |
|
|
ID |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
|
|
Átkelő lyuk |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Határdimenzió |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
Alkalmazható burkolat |
7 hüvelyk (23-29 font/ft) |
7 hüvelyk (23-29 font/ft) |
9 5/8" (40-47 font/ft) |
9 5/8" (40-47 font/ft) |
|
|
Csúszó forma |
/ |
/ |
/ |
/ |
|
|
Elasztomer |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Anyag |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Biztonságos húzó terhelés |
645 KN |
921 KN |
645 KN |
921 KN |
|
|
Üzemhőmérséklet |
150 fok, 203 fok |
150 fok, 203 fok |
150 fok, 203 fok |
150 fok, 203 fok |
|
|
Munkahelyi nyomás |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Ülésnyomás |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Engedje el a nyomást |
37000 font |
37000 font |
40000 font |
40000 font |
|
|
Gyártási szabvány |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
Számú rajz. |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
Csatlakozó szál |
Felső |
4 1/2" speciális szál típusú BOX |
5" speciális menet típusú BOX |
5 1/2" speciális szál típusú BOX |
7" speciális menettípus DOBOZ |
|
Alsó |
4 1/2" Speciális szál típusú PIN-kód |
5" speciális menettípus PIN kód |
5 1/2" Speciális szál típusú PIN-kód |
7" speciális menettípus PIN kód |
|
|
ID |
3,465" (Φ88 mm) |
3,465" (Φ88 mm) |
4,882" (Φ124 mm) |
4,882" (Φ124 mm) |
|
|
Átkelő lyuk |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Határdimenzió |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
Alkalmazható burkolat |
7 hüvelyk (23-29 font/ft) |
7 hüvelyk (23-29 font/ft) |
9 5/8" (40-47 font/ft) |
9 5/8" (40-47 font/ft) |
|
|
Csúszó forma |
/ |
/ |
/ |
/ |
|
|
Elasztomer |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Anyag |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Biztonságos húzó terhelés |
943 KN |
943 KN |
1504 KN |
1504 KN |
|
|
Üzemhőmérséklet |
150 fok, 203 fok |
150 fok, 203 fok |
150 fok, 203 fok |
150 fok, 203 fok |
|
|
Munkahelyi nyomás |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Ülésnyomás |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Engedje el a nyomást |
37000 font |
37000 font |
40000 font |
40000 font |
|
|
Gyártási szabvány |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
